Beschreibung

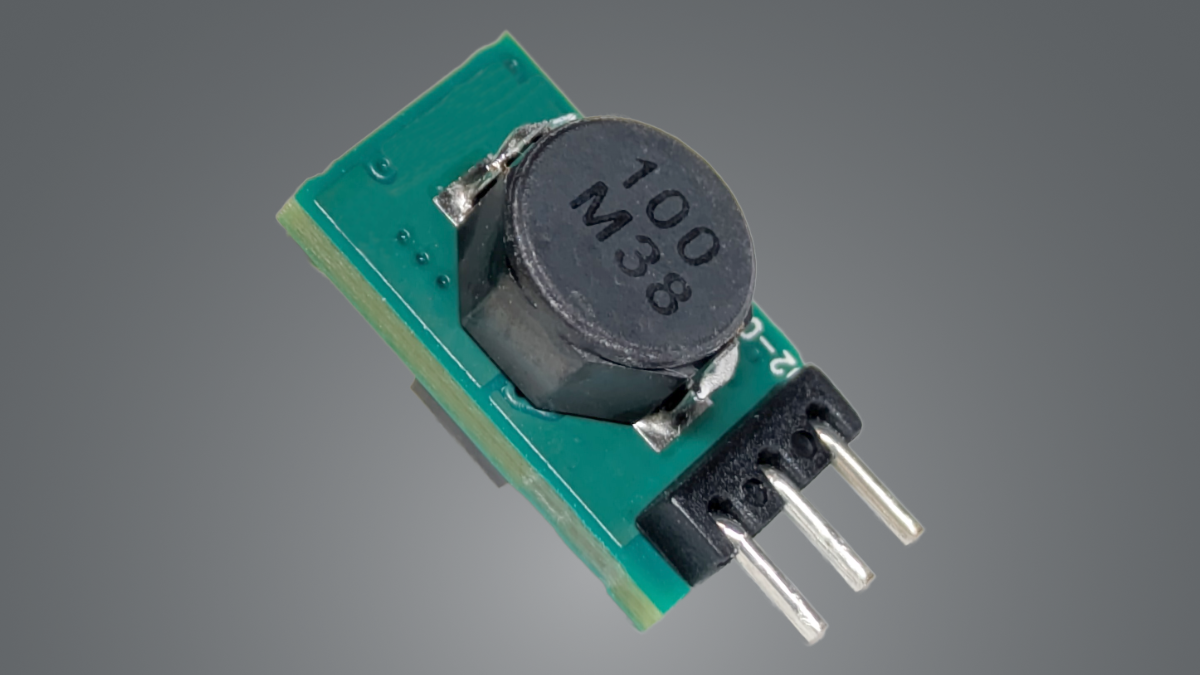

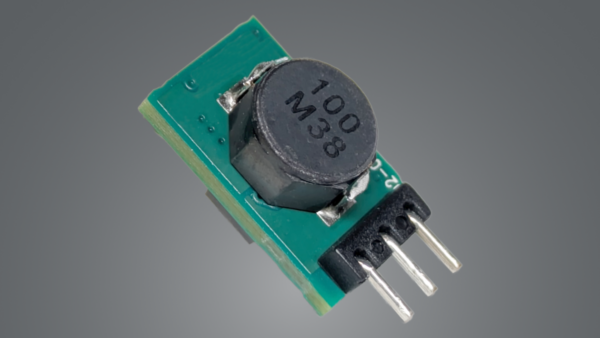

Mit diesem StepDown-Wandler (DC/DC) können Sie das BSC-Mainboard mit 7-28V betreiben.
Damit sind beispielweise gängige Versorgungsspannungen wie z.B. 12 V / 24 V möglich.
Die Limitation geschieht durch verwendete Bauteile des Mainboards – Das Modul selbst unterstützt Eingangsspannungen von 7-36 V.

Das Modul wird, wie in der Grafik zu sehen, auf der Bauteileposition U19 verlötet.
Dabei ist die Modulrichtung unbedingt zu beachten. R61 muss zur Nutzung des Moduls, auf dem Mainboard rev2.5, entfernt werden.
Weitere Informationen finden Sie im BSC-Wiki.

Technische Daten:

• Eingangsspannung: 7-36 VDC
• Ausgangsspannung: 5 VDC
• Ausgangsstrom max.: 1,5 A
• Effizienz: ca. 90%
