Beschreibung

Mainboard-Display Connection Kit

Das Connection Kit ermöglicht die zuverlässige Verbindung zwischen Mainboard und Display-PCB über ein steckbares Flachbandkabel.
Das bisherige händische Löten der Verbindung entfällt komplett – die Montage erfolgt werkzeugfrei durch einfaches Aufstecken der Adapterplatinen.
Das System besteht aus zwei kompakten Adapterplatinen und einem Verbindungskabel in wählbarer Länge.

Lieferumfang:

• 1x Adapterplatine für Display-PCB (mit männlicher Stiftleiste)
• 1x Adapterplatine für Mainboard (mit 8-poliger Buchse)
• 1x Flachbandkabel mit zwei Steckern (Länge wählbar, für BSC-Gehäuse vorselektiert)
• Status-LED zur Funktionskontrolle

⚠️ WICHTIG
Korrekte Ausrichtung beider Platinen: Eine fehlerhafte Positionierung kann zu irreparablen Schäden führen.
Vergleichen Sie die Ausrichtung vor dem Aufstecken sorgfältig mit den Produktbildern:

• Display-Seite: Die Pin-Beschriftung „39/40“ auf der Kit-Platine muss exakt mit der Markierung „39/40“ auf der Display-PCB übereinstimmen
• Mainboard-Seite: Die Buchse der Kit-Platine muss oben bündig auf Pin1-Seite ausgerichtet werden

Technische Details:

• Display-Seite: Die Display-Adapterplatine wird mit ihrer männlichen Stiftleiste auf die 40-polige Buchse der Display-PCB gesteckt.
  Die Adapterplatine kontaktiert dabei nur die ersten Pins der Buchse. Der Steckplatz befindet sich neben dem großen Controller-Modul (siehe Produktbilder).

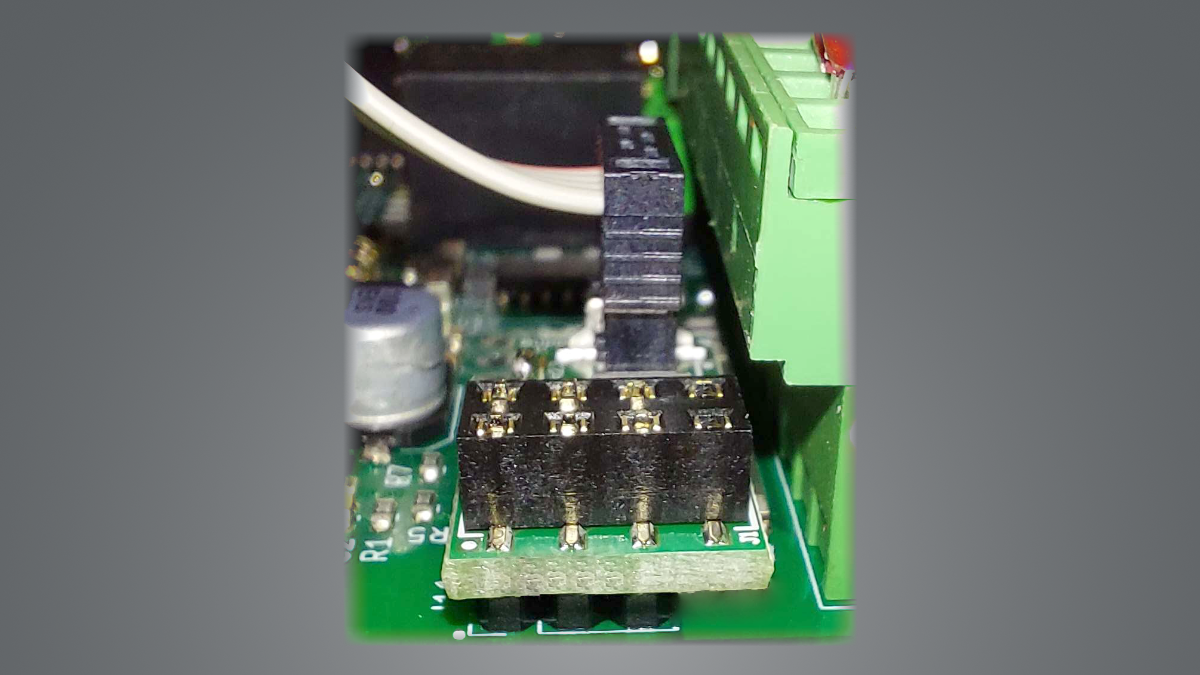

• Mainboard-Seite: Die Mainboard-Adapterplatine wird wie auf den Bildern gezeigt positioniert.

Kompatibilität:

• Mainboard rev. 2.3 und höher: 8-poliger Stecker auf Mainboard – alle 8 Pole der Kit-Platine werden kontaktiert
• Mainboard bis rev. 2.2: 6-poliger Stecker auf Mainboard – die unteren zwei Pole der 8-poligen Kit-Platine bleiben frei

Bei Bestellung für ältere Mainboard-Revisionen wird der erforderliche Lötjumper bereits werksseitig umgesetzt – bitte daher bei der Bestellung die entsprechende Mainboard-Revision auswählen.

Kabellänge
Die Kabellänge ist für das BSC-Gehäuse vorselektiert, weitere Längen sind verfügbar und über das Dropdown-Menü wählbar.

Funktionskontrolle
Bei korrekter Montage leuchtet eine Status-LED auf und bestätigt die erfolgreiche Verbindung.
