Beschreibung

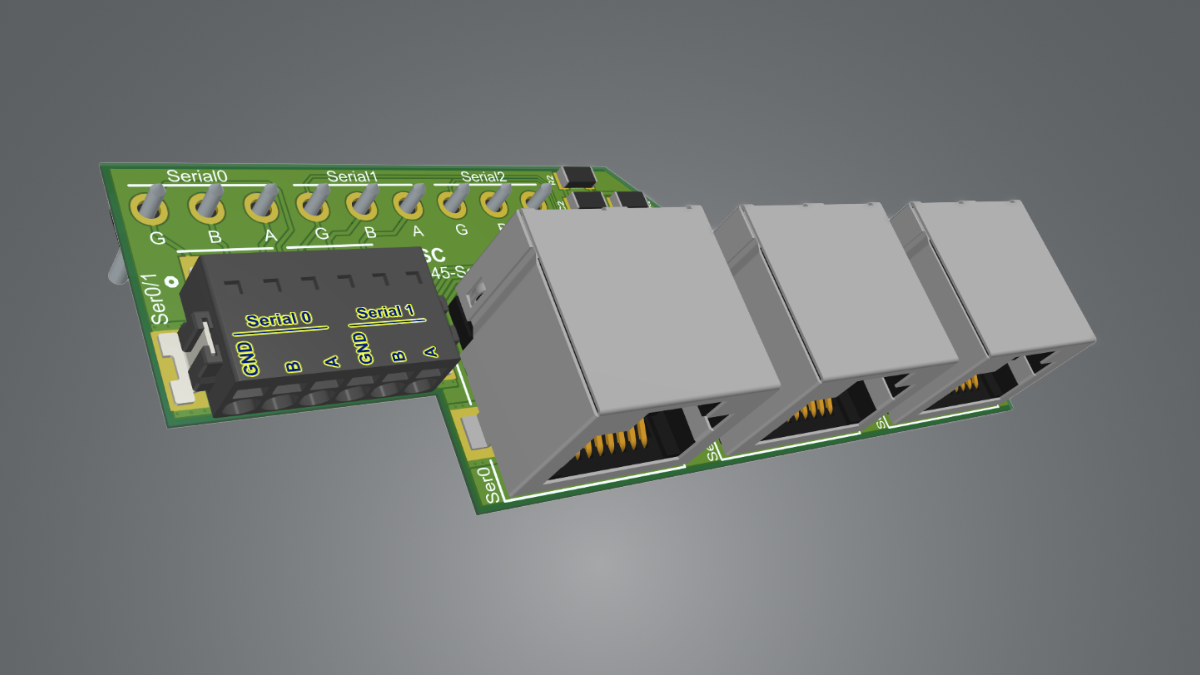

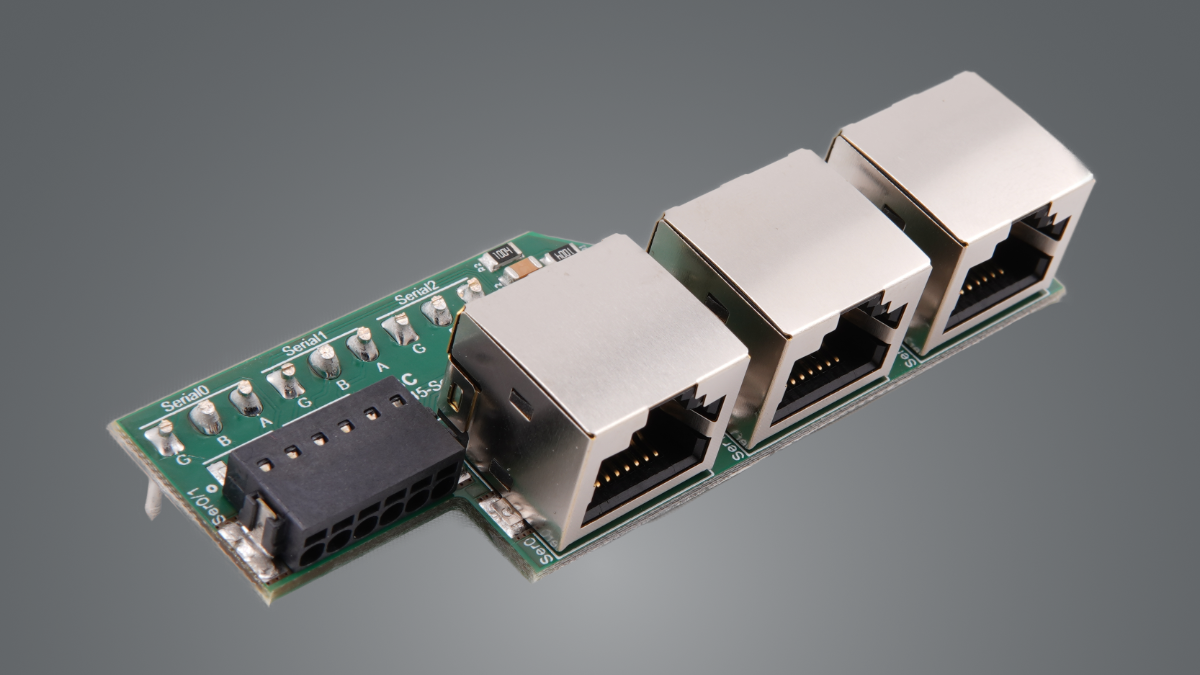

Der RJ45 Distributor teilt die vorhandenen Serial-Ports 0-2 auf drei einzelne RJ45-Buchsen auf.
Somit können genutzte Patch-Netzwerkkabel, ohne Auftrennen dieser, direkt mit dem BSC kontaktiert werden.

Das Pinout der RJ45-Buchsen entspricht den meisten aktuellen Geräte-Typen wie z.B. Seplos BMS, JK Inverter BMS und der BSC UART-Extension (SmartShunt, JKsmartBMS, Daly).

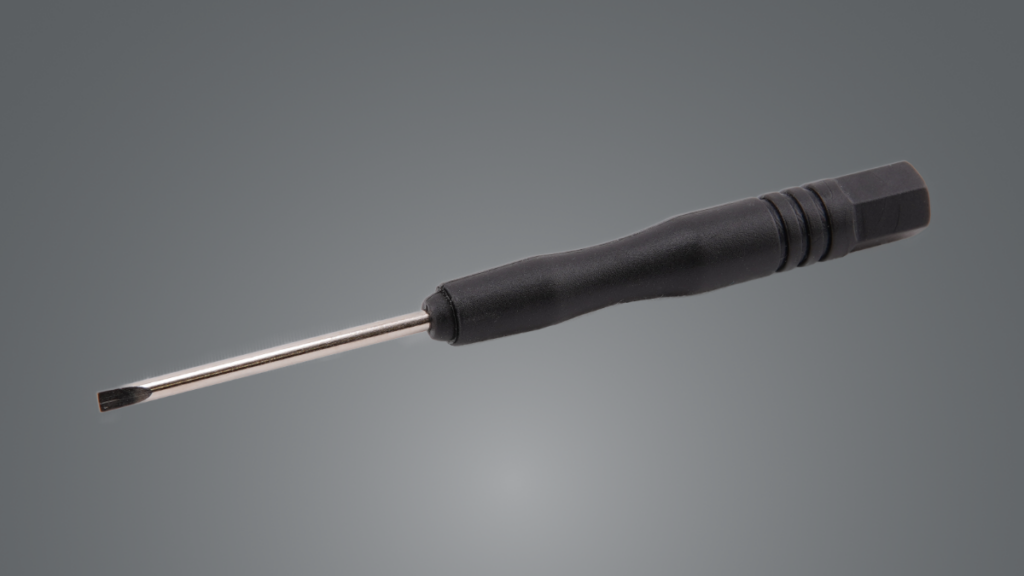

Port 0 & 1 können zusätzlich mit Einzel-Litzen über eine Federkraftklemme kontaktiert werden.
Eine Doppelbelegung dieser Klemmen, zusammen mit dem jeweiligen RJ45-Port ist nicht erlaubt.

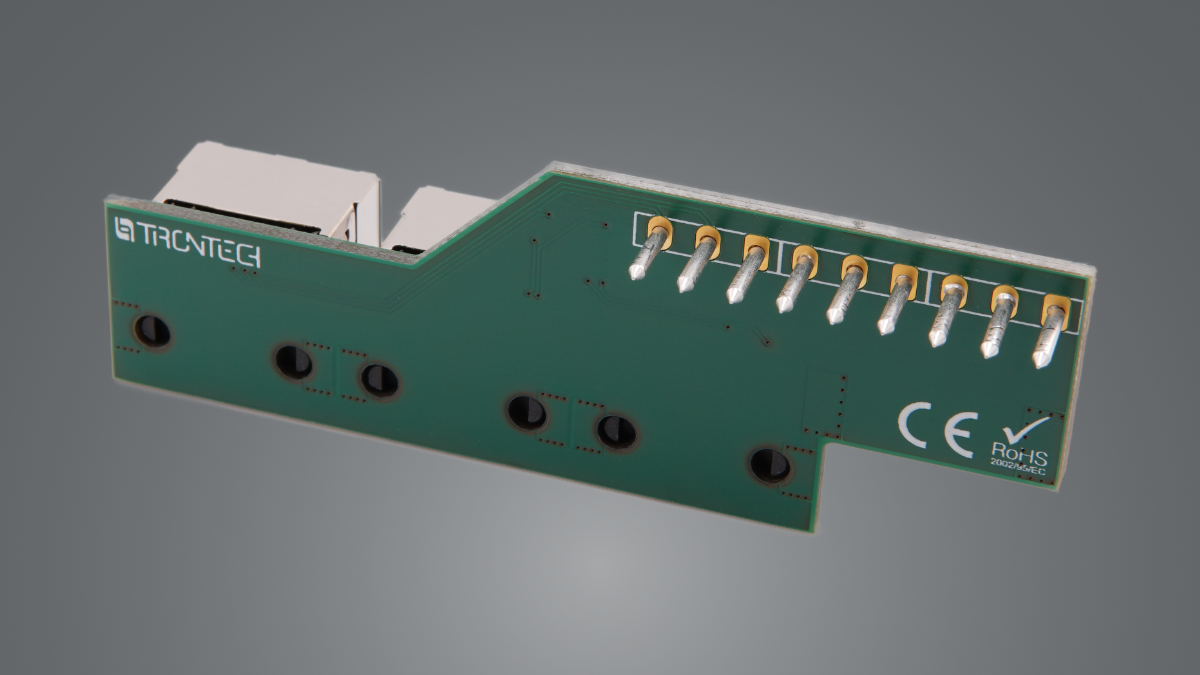

Der Distributor wird direkt auf den Stecker X2 aufgesteckt und verschraubt.
Dieser muss bündig aufgesteckt werden, damit das eventuell darüber befindliche Display nicht damit in Berührung kommt.

Die Platine ist so designed, dass sonstige genutzte Anschlussterminals weiterhin zugänglich sind und auch entfernt werden können.

Platinenausrichtung: RJ45-Buchsen in Richtung Mitte des BSC-Mainboards.
