Beschreibung

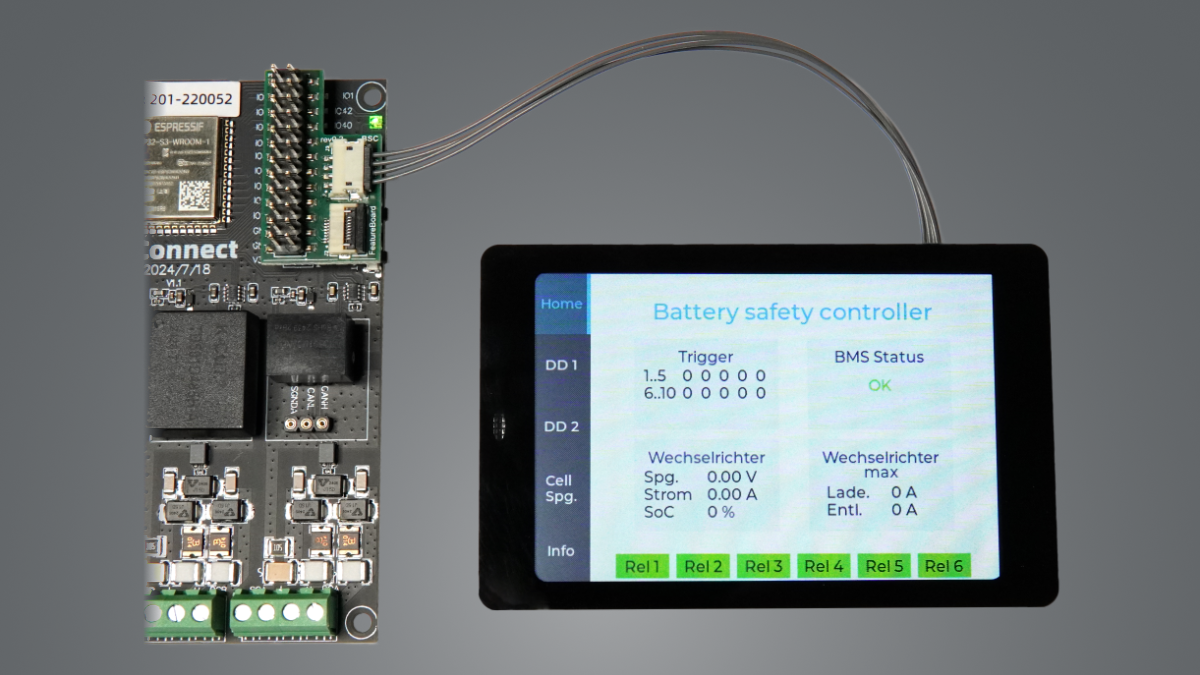

T-Connect – Display Connection Kit

Das Connection Kit ermöglicht die zuverlässige Verbindung zwischen dem T-Connect und der Display-PCB über eine steckbare Kabelverbindung.
Das Kit verfügt über einen FFC-Anschluss zur späteren Erweiterung mit dem BSC-FeatureBoard.
Das bisherige händische Löten der Verbindung entfällt komplett – die Montage erfolgt werkzeugfrei durch einfaches Aufstecken der Adapterplatinen.
Das System besteht aus zwei kompakten Adapterplatinen und einem Verbindungskabel in wählbarer Länge.
Alle Pins der T-Connect Adapterplatine werden 1:1 auf die Pin-Leiste auf der Oberseite weitergeleitet und bleiben damit vollständig kontaktierbar.

Lieferumfang:

• 1x Adapterplatine für Display-PCB (mit männlicher Stiftleiste)
• 1x Adapterplatine für T-Connect
• 1x Kabel mit zwei Steckern (Länge wählbar)

⚠️ WICHTIG
Korrekte Ausrichtung beider Platinen: Eine fehlerhafte Positionierung kann zu irreparablen Schäden führen.
Vergleichen Sie die Ausrichtung vor dem Aufstecken sorgfältig mit den Produktbildern:

• Display-Seite: Die Pin-Beschriftung „39/40“ auf der Kit-Platine muss exakt mit der Markierung „39/40“ auf der Display-PCB übereinstimmen
• T-Connect-Seite: Die Anschlussbuchsen (Display und FeatureBoard) der Kit-Platine müssen in Richtung Reset-Taster zeigen

Technische Details:

• Display-Seite: Die Display-Adapterplatine wird mit ihrer männlichen Stiftleiste auf die 40-polige Buchse der Display-PCB gesteckt.
  Die Adapterplatine kontaktiert dabei nur die ersten Pins der Buchse. Der Steckplatz befindet sich neben dem großen Controller-Modul (siehe Produktbilder).

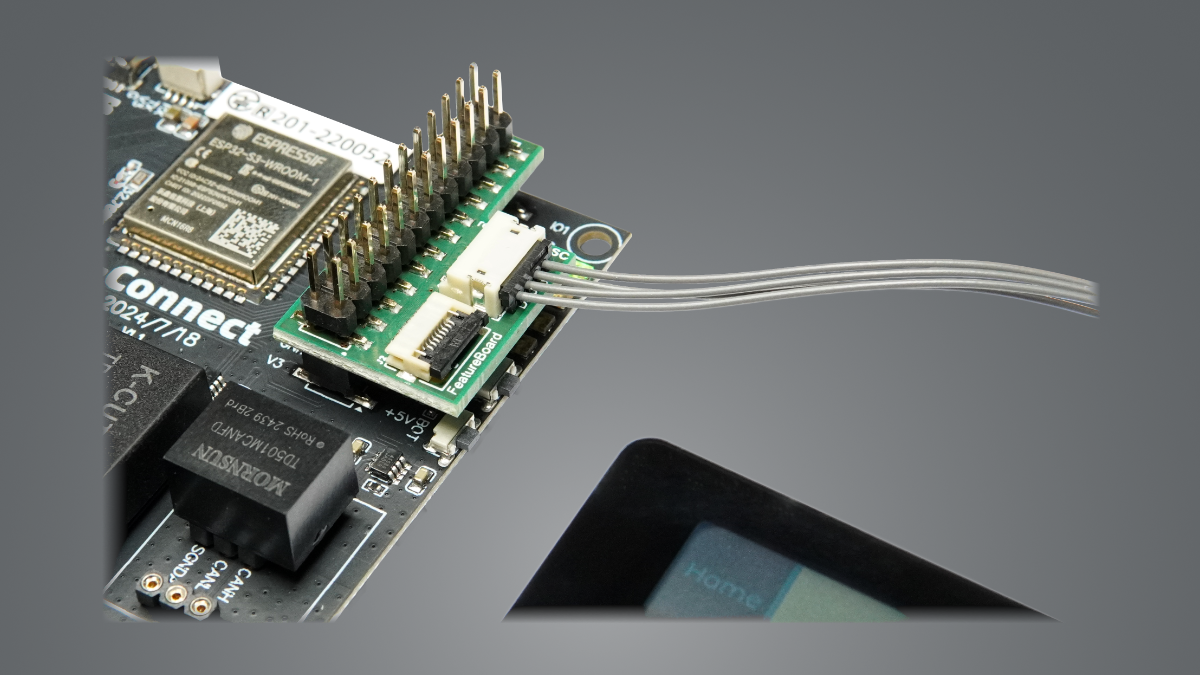

• T-Connect-Seite: Die T-Connect-Adapterplatine wird passgenau auf den Stecker des T-Connect aufgesteckt.
• Kabellänge: Verfügbar in 10 cm, 20 cm und 30 cm – wählbar über das Dropdown-Menü.
