Beschreibung

Die „Single device extension“ bietet einen einfachen Anschluss von nicht RS485 kompatiblen Geräten an das BSC.

Die Datenübertragung dieser Geräte ist nicht störsicher genug, um stabil in einem elektrisch „verseuchten“ PV-Umfeld betrieben zu werden.
Diese müssen daher mit einem möglichst kurzen Kabel mit dem Konverter verbunden werden. Ein festes Anschlusskabel mancher Geräte sollte mit einer möglichst kleinen Schlaufe dem Konverter zugeführt werden.

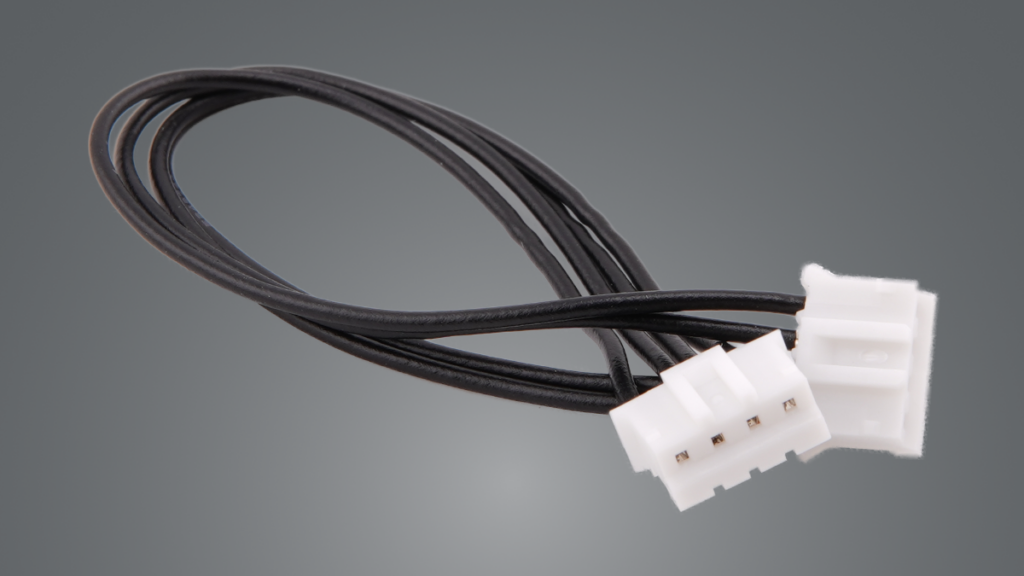

Über eine Auswahlbox können Sie ein für Ihren Anwendungsbereich passend konfektioniertes 11 cm langes Kabel auswählen.

Als Standard-Befestigung ist das Ankleben mit einem speziellen Klebepad vorgesehen, da der Konverter in der direkten Umgebung der Geräte positioniert werden muss. Dieses ist im Lieferumfang enthalten.

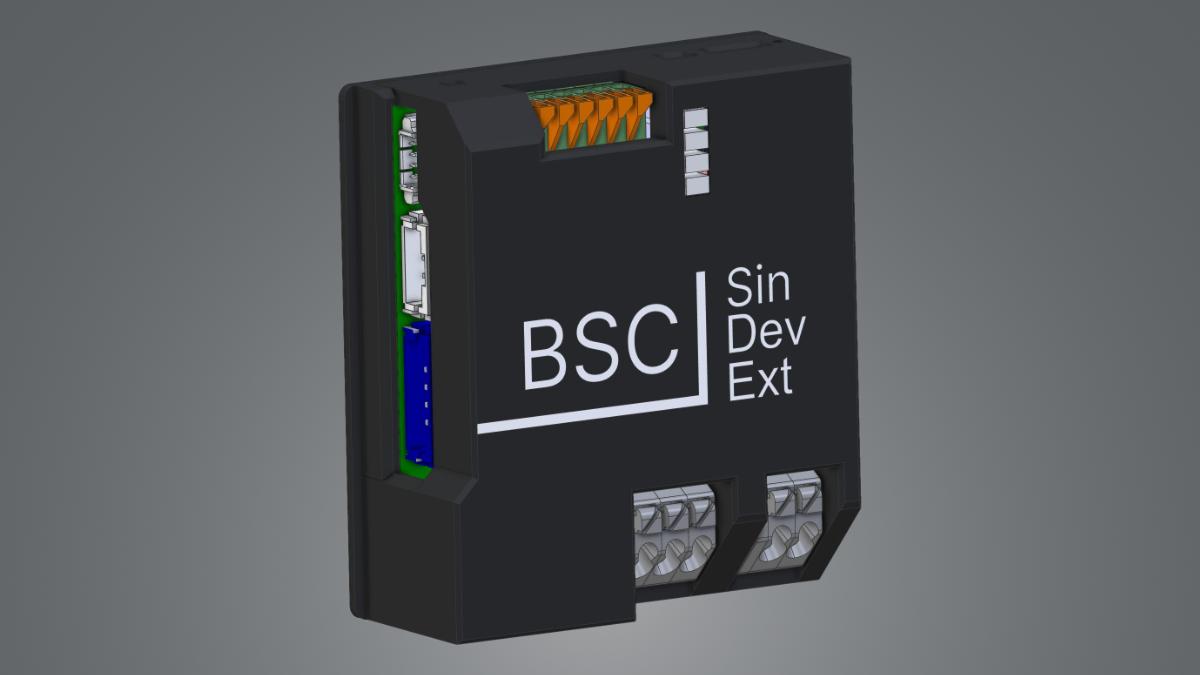

Zusätzlich befinden sich seitlich am Gehäuse kleine Laschen, mit dem er einschubfähig auf eine Halterung montiert werden kann.
Diese Halterung kann dann z.B. an eine Wand geschraubt, oder an eine Hutschiene geclipst werden.
Sie finden diese als Zubehör in unserem Shop.

Die SDE gibt es in verschiedenen Varianten.
In der folgenden Tabelle finden Sie alle derzeitig unterstützten Geräte.

Die Versorgung der Variante 1 + 2 geschieht direkt über das angeschlossene Gerät und benötigt dadurch keine zusätzliche Spannungsversorgung.
Die Produktvariante 3 hat die Möglichkeit, über einen galvanisch getrennten Spannungseingang, unpolarisiert mit 8-70 VDC versorgt zu werden.
Diese deaktiviert automatisch jegliche LV-Spannungsversorgung der angeschlossenen Geräte.
Variante 4 wird extern über 3,3V/5V versorgt – Je nach angeschlossenem Gerät.
Die externe Versorgung zum angeschlossenen Geräte ist bei dieser nicht galvanisch getrennt ausgeführt!

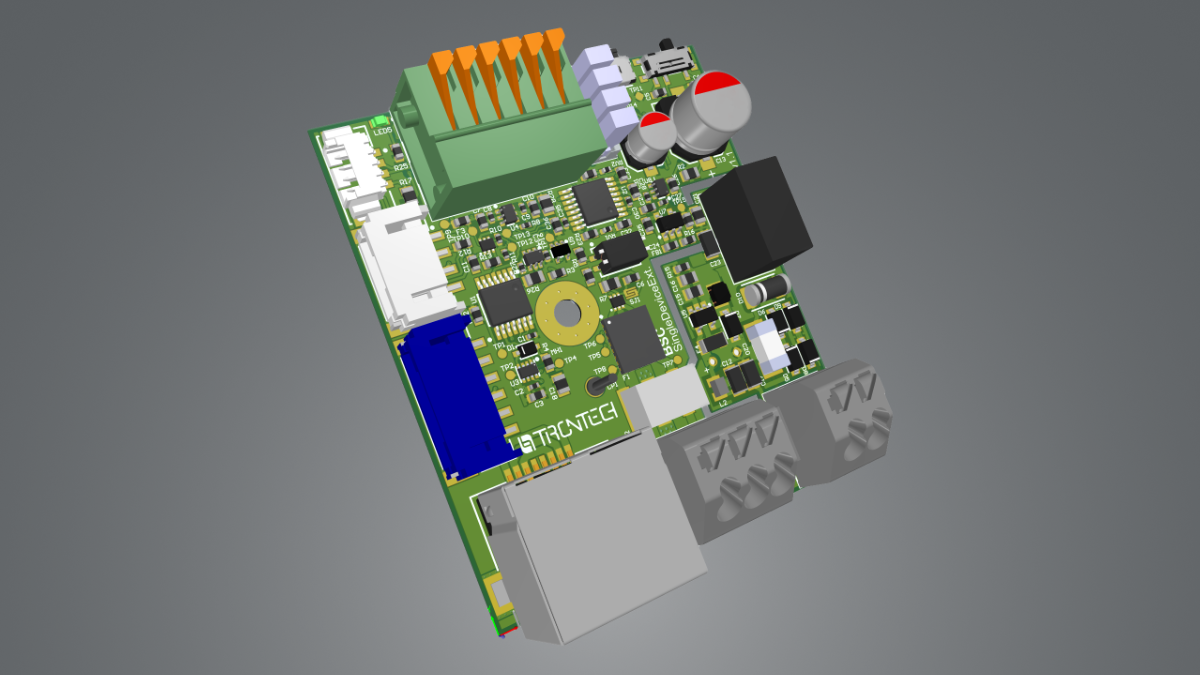

Die Extension hat für jedes der oben mit „UART“ definierten Geräte einen dedizierten Anschluss.
RS232-Geräte können über eine Federkraftklemme kontaktiert werden.
Der generelle Ausgang zum Anschluss der BSC-Hauptplatine (Serial 0-2) geschieht über ein handelsübliches,
geschirmtes Patchkabel (STP/FTP-Typ) und der integrierten RJ45-Buchse.

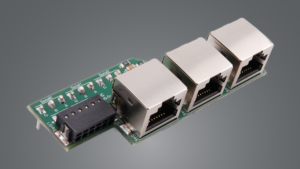

Zur Kontaktierung aller drei möglichen Mainboard-Schnittstellen über ein RJ45-Kabel, wird ein RJ45-Serial-Distributor benötigt.
Die Installation erfolgt ohne Auftrennung des Kabels, wodurch die Schirmungskontinuität vollständig erhalten bleibt und optimale Signalqualität sowie Störfestigkeit gewährleistet werden.

Die RS485-Signale können zusätzlich über die „RS485 out“ Buchse abgegriffen werden.
Einen Anschluss für zukünftige UART-Geräte, oder Protokoll-Debugging ist zusätzlich integriert.

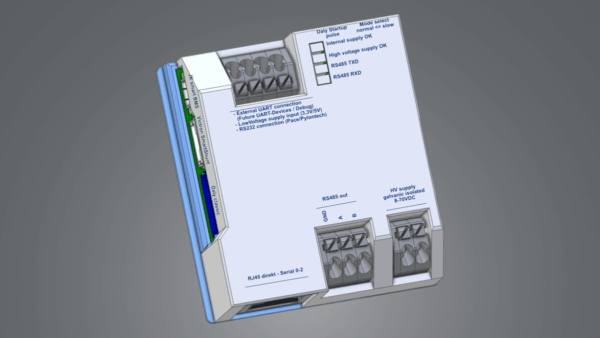

Weiterhin gibt es an der oberen Seite einen Schiebeschalter zum Auswählen der internen Konvertierungsart.
Dieser kann zwischen „normal“ und „slow“ umgeschaltet werden.
Es ist grundsätzlich als stabiler anzusehen, wenn der Konverter im „Slow-Betrieb“ läuft.

Ein Taster zum Aktivieren des Daly-BMS wurde zusätzlich integriert und ist über eine Gehäuseaussparung am oberen Rand erreichbar.

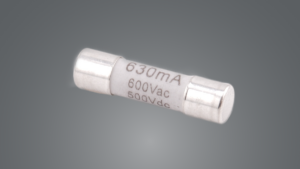

Alle Ein- und Ausgänge sind gegen Überspannung, Überstrom, Störungen und Verpolen geschützt (teilweise nicht reversibel durch Sicherungen).
Die RS485-Verbindung wird durch verbaute Schutzbauteile wie eine Gasentladungsstrecke nach IEC61000-4-5 Class 4 abgesichert.
